天碩（TOPSSD） G40 M.2 NVMe 工業級固態硬盤采用自研主控及全鏈路國產化替代方案，可在 -40℃~85℃ 寬溫范圍內穩定運行；遵循國家軍用標準進行設計驗證，更能勝任嚴苛環境下的長時任務。系列產品長期服務軍用嵌入式計算機、指揮控制系統、雷達、電子對抗、軌道交通與高端工業自動化等關鍵應用，是艦載、機載、裝甲車輛等裝備的優選核心部件。

在之前的文章中，我們講了一個存儲單元怎么表示“0”和“1”。浮柵里空著就是1，有電子就是0。這種一個單元只記1位數據的閃存，叫SLC，可以理解為“單人間”，一個房間只住一個比特。

但“單人間”太奢侈了。固態硬盤SSD要普及，必須把容量做大、成本做低。那么，怎樣在同樣大小的晶圓里切出更多容量？

思路有兩條：一是物理上堆疊，3D NAND就是走的這條路。二是邏輯上“擠一擠”，讓一個存儲單元記住更多位的數據。走第二條路，閃存家族就陸續誕生了四個兄弟：SLC、MLC、TLC、QLC。

一、怎么讓一個單元記住更多位？

打個比方。假設一個浮柵地窖最多能裝100個電子：

●     SLC的做法很粗放：0～10個電子就算“1”，51～100個就算“0”。兩個狀態之間隔了40個電子的緩沖區，非常穩。

●     MLC就要精細多了：0～5個、20～40個、50～70個、80～100個，分出4個狀態，每個狀態對應一個2位的編碼（比如11、10、01、00）。這就好比把原來粗獷的“空/滿”兩檔，換成了四檔刻度。

●     依上類推，TLC要分出8個狀態，QLC則要分出16個狀態。狀態越分越細，每一檔之間留的“緩沖區”越來越窄。

如圖所示，從SLC到QLC，閾值電壓分布圖上的波峰越來越多，但峰與峰之間挨得也越來越緊。就像在同一個電壓標尺上畫刻度線，SLC只畫兩條，寬敞得很；QLC要畫十六條，密密麻麻擠在一起。

二、讀數據的復雜度

讀數據就是在控制極加個參考電壓，看管子通不通。SLC最簡單，只需要“一刀切”：加一個電壓，導通就是1，不通就是0，干脆利落。而隨著每個單元記錄的數位越多，讀數據的復雜程度就越高了。

以MLC為例，它在一個單元存2位，在閃存內部組織上，這兩位數據分別屬于不同的物理頁：Lower Page（低位頁，LP）和Upper Page（高位頁，UP）。讀取時一次只讀一個頁，但不同的頁，讀法不一樣：

●     讀LP：運氣好，還是“一刀切”。在VB處加電壓，左邊兩種狀態（11、01）的低位都是1，右邊兩種（00、10）的低位都是0，一刀就分開了。

●     讀UP：一刀不夠，需要“兩刀”。先在VA處切一下，導通了說明是“11”，高位直接讀出是1。沒導通？那就得再在VC處補一刀：這次導通了，高位就是0（狀態01或00）；還不通，高位就是1（狀態10）。

TLC和QLC就更復雜了。刀數更多，切法更繞，但邏輯是一樣的：一刀不行就多切幾刀，直到把狀態區分開為止。切幾刀，直接影響速度。每多切一刀，就要多施加一次電壓、多等一輪判斷。

所以從SLC到QLC，讀取時間從約25微秒一路漲到200微秒，寫性能更是跳水式下跌：因為寫的時候要更精細地控制灌進浮柵的電子數量，狀態越多，控制越難，容錯空間越小。

三、“擁擠”的代價

看完不同閃存類型的那種“波峰擠波峰”的分布圖，有個問題應該會自然冒出來：狀態挨這么近，電子稍微跑幾顆，數據不就翻車了？沒錯，這就是高密度閃存的代價。

舉個具體例子：SLC用“51～100個電子”表示0，就算偷偷溜走20個，還剩31個以上，遠沒掉進“0～10個電子”的1區間，數據穩如泰山。但MLC同樣的20個電子流失，可能就直接從“00”狀態滑到“01”狀態，讀LP的時候就出錯了。TLC和QLC的狀態間隔更窄，對電子流失敏感得就像精密天平，稍微偏一點，數據就不對了。

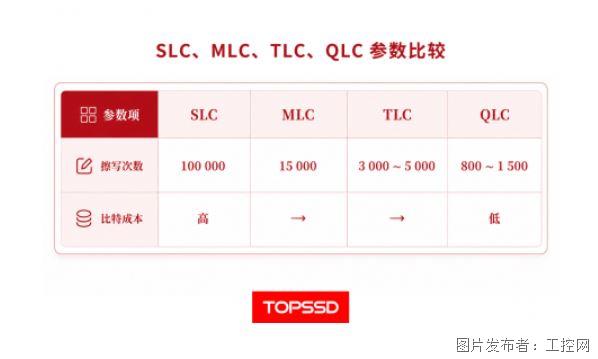

而電子流失的根源，就是隧穿氧化層的老化。擦寫次數越多，絕緣墻越破，電子溜得越快。SLC因為容錯空間大，擦寫10萬次也能扛住；MLC可能幾千到一萬多次就到頭了；TLC降到三五千次；QLC更是只有八百到一千五百次。但同時，比特成本也一路走低。

四、可靠性與成本的天平

講完SLC、MLC、TLC、QLC的參數對比，一個現實問題擺在工程師面前：在真實的項目中，怎么選？

從之前的表格一眼就能看出，閃存選型本質上是可靠性與成本之間的博弈。天平的一端是SLC，十萬次擦寫壽命，數據穩如壓艙石，但容量小、價格貴；天平的另一端是QLC，比特成本極低，容量隨便堆，但壽命只有幾百次。絕大多數應用都落在天平中間的某個刻度上。

但現實還有一個變量，產業的急劇變化。存儲巨頭們正在集體撤離SLC和MLC。 三星的MLC產品生命周期已于2025年3月終結；鎧俠宣布2026年9月停止接單，2028年底全面停產SLC和MLC；SK海力士和美光僅按需維持少量產能，不再擴產。據估計，到2027年，MLC在全球閃存市場的占比將降至0.3%以下，基本告別主流。

巨頭為什么跑得這么快？答案很現實：不賺錢了。與AI用的HBM高帶寬內存、企業級400層QLC這些高利潤產品相比，技術老舊的SLC和MLC產線占著同樣的潔凈室，產出卻低得可憐。資源被全面抽走，留給舊產線的空間被徹底擠占。

這帶來的連鎖反應是：SLC和MLC不僅貴，而且正在變得買都買不到。 從2025年底到2026年初，64Gb MLC NAND的現貨價已暴漲超過300%，處于“有價無市”的奇缺狀態。對于依賴這些顆粒的工業設備、網通設備、嵌入式系統廠商來說，供應鏈風險已經從“成本焦慮”升級為“斷供恐慌”。

于是，可靠性與成本的天平上，多了一個新的砝碼：可持續供應。

依賴SLC固然可靠，但如果上游顆粒逐步斷供，整條產品線的生命周期就懸了。真正有實戰價值的工程決策，不是在真空中比較SLC和TLC誰更可靠，而是在產業現實里找到一條既可靠、又可持續、成本還可控的路徑。

當前TLC的產能充足、供應鏈穩定，不存在SLC/MLC那種斷供風險。但TLC天生八個狀態擠在一起、電壓裕量窄、對電子滲漏敏感。怎么讓它扛住工業環境中的嚴苛考驗呢？

在這一背景下，天碩G40系列寬溫工業級固態硬盤選擇：采用TLC顆粒，用主控和固件的“后天努力”把可靠性補上來。

天碩自研主控，增強級LDPC糾錯壓制高誤碼率，寬溫自適應寫策略補償閾值電壓漂移，智能磨損均衡算法把每個區塊的壽命用到刀刃上。將TLC閃存顆粒的可用性和長時任務支撐能力被拉到了工業級甚至軍用級的水準。

這不是“退而求其次”。而是在產業巨變的潮水里，主動選擇了一條供應鏈更安全、綜合成本更可控、可靠性經過工程強化的路線。當SLC和MLC從主流退守成利基市場的稀缺品，用一顆足夠聰明的主控管好TLC，讓每一比特數據都經得起極端環境的考驗，實現可靠性與成本在天平上的一次重新平衡。

五、總結

從SLC到QLC，閃存密度的提升像一場精密的“壓縮魔術”，用越來越細的狀態劃分換取了越來越低的比特成本。但這魔術有代價：壽命縮短、數據更容易出錯。

于是主控在SSD中的重要性也越發凸顯，它的糾錯引擎不斷升級；固件里的磨損均衡、垃圾回收、讀取重試等算法也越寫越復雜，像一支越來越龐大的“保姆團隊”。

隨著 3D NAND 堆疊層數突破 400 層，單純靠增加單元狀態來換取容量的邏輯已經邊際效應遞減。存儲已經從“拼硬件體質”進入“拼算法大腦”的新紀元。在這個天平上，選擇一套天碩G40系列工業級固態硬盤這樣，能駕馭主流顆粒、對抗物理衰減的工程方案，才是當下應對風險與成本挑戰的最優解。
