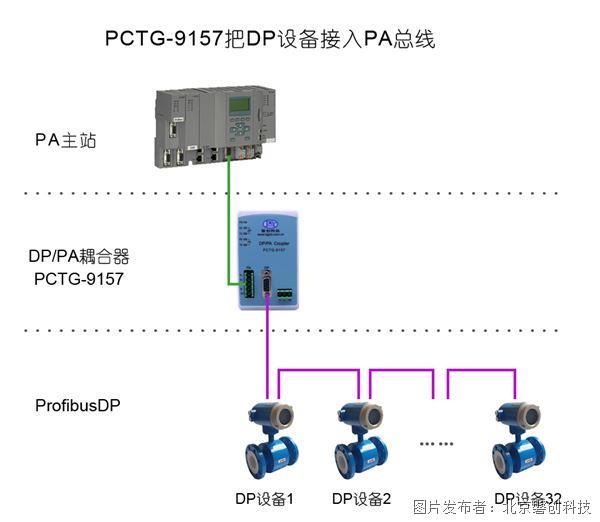

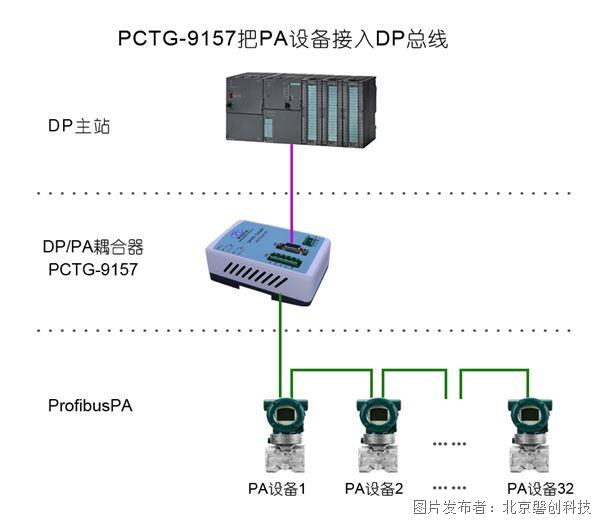

DP/PA耦合器是北京磐創科技自主研發的產品，在Profibus DP和Profibus PA 的物理鏈路間進行雙向轉換的設備。可將PA協議的設備（如：E+H流量計）接入到DP總線上，也可實現ProfibusDP和ProfibusPA的總線耦合。

        配合我公司DP主站網關，也可以把PA設備接入Modbus、以太網和Profinet網絡中。此耦合器最多支持32臺PA設備。

產品特點

    （1）使用32-Bit MCU，頻率可達80MHz。

    （2）使用Siemens公司PA總線專用芯片。

    （3）Profibus PA、Profibus DP、電源三端電氣隔離。

    （4）電源輸入具備反接、過流、過熱保護功能。

    （5）具備LED 狀態指示燈，方便用戶查看狀態。

    （6）內置獨立看門狗，增強設備抗干擾能力。

    （7）采用導軌(DIN Rail)安裝方式。

技術指標

    （1）Profibus DP波特率：45.45kbps。

    （2）Profibus PA波特率：31.25kbps。

    （3）工作溫度：-40~85度。

    （4）工作濕度：5%~95%（25℃時），無凝結。

    （5）外形尺寸：（112×70×40）mm。

    （6）安裝方式：35mm DIN 導軌。

    （7）重量：約120g。

電源接口

    （1）輸入電壓：DC18-30V。

    （2）具備反接、過流保護功能。

    （3）Profibus PA電源：24V/500mA
